Condensadores en robótica: estructura interna y aplicaciones

Los condensadores, también conocidos como capacitores, son componentes electrónicos pasivos esenciales en la robótica, encargados de almacenar energía eléctrica. Si bien su envoltura externa varía según el tipo y aplicación, su estructura interna determina su funcionamiento y características. Este artículo profundiza en la estructura interna de los condensadores, su funcionamiento y su relevancia en la robótica, sin entrar en detalles de su diseño exterior.

Estructura Interna de un Condensador

La base de un condensador reside en dos elementos conductores, generalmente láminas metálicas ( armaduras o placas ), colocadas en paralelo. La clave reside en la separación entre estas placas, donde se encuentra un material dieléctrico, un aislante eléctrico que impide el flujo directo de corriente entre las placas. Este material dieléctrico puede ser aire, cerámica, mica, plástico (poliéster, policarbonato, polipropileno, etc.), óxido de aluminio (en condensadores electrolíticos) u otros materiales. La capacidad de un condensador para almacenar carga está directamente relacionada con el área de las placas, la distancia entre ellas y las propiedades del dieléctrico.

Cuando se aplica una diferencia de potencial (voltaje) a las placas, se acumula carga eléctrica: una placa se carga positivamente y la otra negativamente, creando un campo eléctrico en el dieléctrico. La cantidad de carga que puede almacenar un condensador a un voltaje dado se denomina capacidad, medida en faradios (F). Dado que el faradio es una unidad muy grande, se usan comúnmente submúltiplos como microfaradios (µF), nanofaradios (nF) y picofaradios (pF).

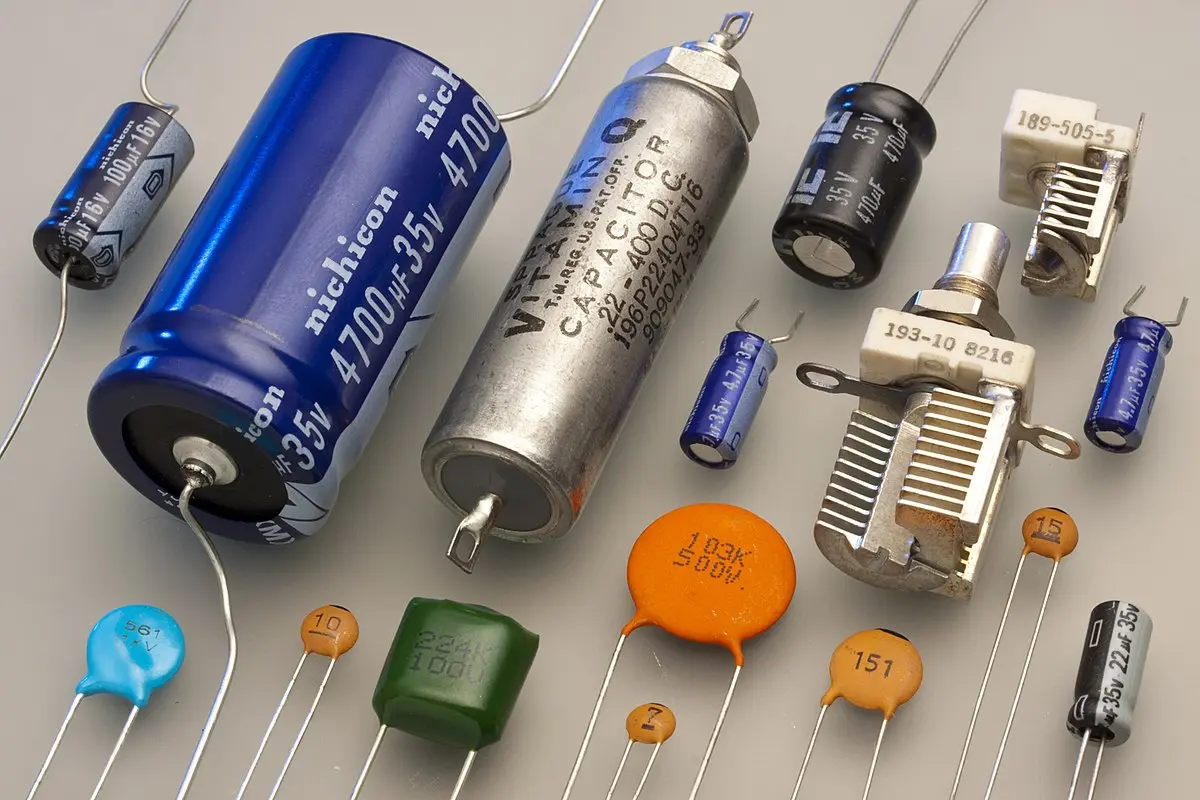

Tipos de Condensadores y sus Dieléctricos

Existen diversos tipos de condensadores, cada uno con un dieléctrico específico que influye en sus características:

Condensadores Electrolíticos:

Estos condensadores polarizados poseen un dieléctrico de óxido metálico (generalmente óxido de aluminio) formado por un proceso electroquímico. Suelen tener una alta capacidad para su tamaño, pero son sensibles a la polaridad de la tensión aplicada; una conexión incorrecta puede causar sobrecalentamiento e incluso explosión. El electrolito actúa como una de las armaduras, siendo líquido o sólido. Dentro de este tipo encontramos:

• Condensadores de Aluminio: De uso común en fuentes de alimentación y circuitos de baja frecuencia.
• Condensadores de Tántalo: Ofrecen mayor precisión y menor tamaño para una capacidad dada, ideales para aplicaciones de alta frecuencia.

Condensadores Cerámicos:

Con dieléctrico cerámico, son generalmente no polarizados y se utilizan en un amplio rango de frecuencias, desde audio hasta radiofrecuencia. Su capacidad suele ser menor que la de los electrolíticos.

Condensadores de Mica:

Usan láminas de mica como dieléctrico, caracterizándose por baja pérdida y alta estabilidad a temperaturas elevadas. Ideales para aplicaciones de alta frecuencia y alto voltaje.

Condensadores de Plástico (Película):

Emplean películas delgadas de materiales plásticos como poliéster, polipropileno o policarbonato como dieléctrico. Ofrecen una buena combinación de capacidad, estabilidad y rango de frecuencia.

Condensadores Variables:

En estos, la distancia entre las placas o el área de superposición puede variar, modificando así la capacidad. Se utilizan en circuitos de sintonía y otras aplicaciones donde se requiere ajustar la capacidad.

Características Internas Relevantes

Además del dieléctrico, otras características internas influyen en el rendimiento del condensador:

• Tensión de Trabajo (Voltaje): La tensión máxima que puede soportar el condensador sin dañarse. Superar este valor puede provocar un fallo catastrófico.
• Tolerancia: La variación permitida en la capacidad real respecto al valor nominal.
• ESR (Resistencia en Serie Equivalente): La resistencia interna del condensador, que influye en la eficiencia y el rendimiento a altas frecuencias. Un ESR alto genera calor y reduce la eficiencia.
• ESL (Inductancia en Serie Equivalente): La inductancia parásita del condensador, especialmente relevante a altas frecuencias, donde puede afectar significativamente al rendimiento.

Condensadores en Robótica

Los condensadores juegan un papel crucial en diversos aspectos de la robótica:

• Almacenamiento de Energía: En robots móviles y otros sistemas autónomos, los condensadores se usan para almacenar energía adicional para los actuadores y el sistema de control, proporcionando un suministro confiable.
• Filtros: Suprimir el ruido y la interferencia en las señales de control y alimentación.
• Desacopladores: Aislar diferentes partes de un circuito para evitar la interacción entre ellas.
• Circuitos Temporizadores: Generar retrasos en los circuitos de control.
• Almacenamiento de Energía en Actuadores: En algunos robots, condensadores de alta capacidad pueden almacenar energía para actuadores específicos, ayudando en la respuesta dinámica del sistema.
• Sensores: Algunos sensores capacitivos se basan en el cambio de capacidad para detectar cambios de posición, distancia u otros parámetros.

Consultas Habituales sobre Condensadores en Robótica

¿Qué tipo de condensador es mejor para un robot? La elección del condensador depende de la aplicación específica. Factores como la capacidad necesaria, la tensión de trabajo, la frecuencia de operación, el tamaño, el costo y la estabilidad térmica son cruciales.

¿Cómo se selecciona la capacidad de un condensador? La capacidad debe seleccionarse para satisfacer las necesidades del circuito específico. Un cálculo inadecuado de la capacidad puede producir un mal funcionamiento del circuito.

¿Qué sucede si se utiliza un condensador de menor capacidad? Un condensador de menor capacidad puede no almacenar suficiente energía, lo cual puede producir que los actuadores no funcionen correctamente o que el sistema se apague.

¿Qué sucede si se utiliza un condensador de mayor capacidad? Si la capacidad es demasiado alta, la eficiencia del circuito puede ser afectada.

¿Cómo se identifica un condensador defectuoso? Un condensador defectuoso puede estar hinchado, tener fugas o presentar un valor de capacidad muy diferente del nominal.

Tabla Comparativa de Tipos de Condensadores

La selección del condensador adecuado es esencial para el correcto funcionamiento de los sistemas robóticos. Una comprensión profunda de la estructura interna y las características de los diferentes tipos de condensadores es fundamental para el diseño e implementación de sistemas robóticos confiables y eficientes.
