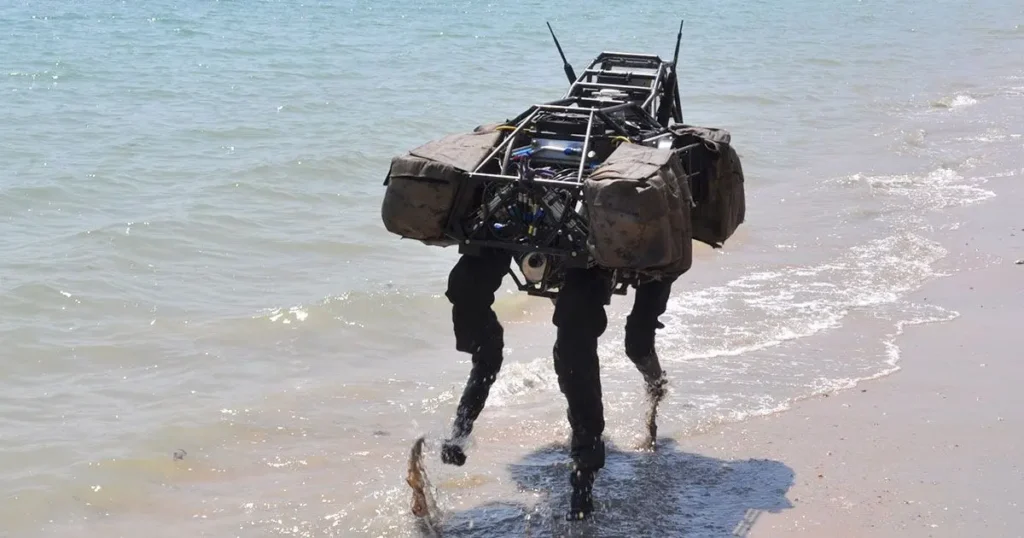

El robot BigDog, desarrollado por Boston Dynamics con financiación de DARPA, representó un hito en la robótica cuadrúpeda. Si bien su diseño exterior es ampliamente conocido, la complejidad de su estructura interna suele pasar desapercibida. Este artículo profundiza en los aspectos técnicos que permitieron a BigDog moverse con una agilidad y estabilidad impresionantes.
Historia del Proyecto BigDog
El proyecto BigDog, iniciado en 1995, no surgió de la nada. Se basó en décadas de investigación en el Leg Laboratory, primero en Carnegie Mellon y luego en el MIT, liderado por Marc Raibert. La colaboración entre Boston Dynamics, el JPL de la NASA y la Universidad de Harvard fue crucial para el éxito del proyecto. El objetivo principal era crear un vehículo sin conductor, con patas, capaz de superar terrenos difíciles mejor que los vehículos con ruedas o orugas. Se buscaba un sistema que pudiera operar durante horas, transportando su propio combustible y carga útil, alcanzando la movilidad de un animal o persona.
A lo largo del desarrollo, se construyeron y probaron varias versiones de BigDog, cada una demostrando mejoras en equilibrio y agilidad. La evolución natural de este proyecto fue AlphaDog, un cuadrúpedo más grande y potente anunciado en 201
Funcionamiento Interno de BigDog: Sensores y Actuadores
El funcionamiento de BigDog se basaba en una sofisticada interacción entre sensores y actuadores. El robot contaba con aproximadamente 50 sensores que monitorizaban constantemente diferentes parámetros. Estos sensores incluían:
- Sensores de posición articular y fuerza: Ubicados en cada articulación de las patas, estos sensores proporcionaban información precisa sobre el movimiento y la fuerza aplicada.
- Sensor de contacto con el suelo: Información esencial para la estabilidad y el control del movimiento.
- Giroscopio láser: Permitió mantener el equilibrio y la orientación.
- Sistema de visión estéreo: Proporcionaba datos visuales para la navegación.
- Sensores de aceleración: Medían la aceleración del cuerpo.
- Sensores de velocidad, temperatura y presión hidráulica: Monitorizaban el estado del motor y el sistema hidráulico.
Estos datos se transmitían a un sistema de control a bordo, compuesto por dos ordenadores: uno procesaba los datos de los sensores y otro los datos visuales. El procesamiento de datos permitía al robot tomar decisiones en tiempo real para mantener el equilibrio y adaptarse al terreno.
La locomoción se basaba en actuadores hidráulicos. Cada una de las cuatro patas tenía cuatro actuadores, dos para la cadera, uno para la rodilla y otro para el tobillo. Estos actuadores, combinados con el sistema de control, permitían a BigDog caminar, trotar o correr con diferentes velocidades y patrones de movimiento.
Sistema de Control y Procesamiento
El sistema de control de BigDog era un elemento fundamental de su funcionamiento. Se basaba en dos ordenadores, un Pentium M con sistema operativo QNX para el procesamiento de datos de los sensores y un Core Duo para el procesamiento de datos visuales. La combinación de estos dos procesadores permitía la gestión de la información de los múltiples sensores y la ejecución de algoritmos complejos para el control de movimiento.
La capacidad de BigDog para mantener el equilibrio y adaptarse a terrenos irregulares se basaba en algoritmos de control de bajo nivel para la posición y fuerza de las articulaciones, así como algoritmos de alto nivel para controlar la velocidad y altitud durante la locomoción. Este sistema de control complejo permitía que BigDog superara obstáculos y se recuperara de perturbaciones.
Hardware y Especificaciones
BigDog era un robot robusto y potente, con las siguientes características:
- Dimensiones: 0.91 metros de largo y 0.76 metros de alto.
- Peso: 110 kilogramos.
- Capacidad de carga: 150 kilogramos.
- Velocidad máxima: 4 km/h.
- Capacidad de ascenso: 35 grados de inclinación.
- Motor: Motor de dos tiempos, un cilindro, 11 kW.
- Sistema de accionamiento: Hidráulico.
El motor de dos tiempos, aunque potente, fue la causa de su principal limitación: el ruido. Este alto nivel de ruido fue el factor determinante para la cancelación del proyecto, ya que no era adecuado para entornos militares.
Limitaciones y Final del Proyecto
A pesar de sus impresionantes capacidades, el proyecto BigDog tuvo que ser cancelado debido al alto nivel de ruido generado por su motor de gasolina. Este ruido lo hacía fácilmente detectable a cientos de metros de distancia, lo que lo convertía en un activo poco práctico en operaciones militares. Aunque se exploraron alternativas, como el robot Spot, el silencioso motor eléctrico de este ultimo, limitó su capacidad de carga considerablemente.
Comparativa BigDog vs. Spot
| Característica | BigDog | Spot |
|---|---|---|
| Motor | Gasolina (ruidoso) | Eléctrico (silencioso) |
| Capacidad de Carga | 150 kg | 20 kg |
| Autonomía | Horas | Menos horas |
| Terreno | Terreno accidentado | Terreno accidentado |
La tabla resalta las diferencias clave entre BigDog y Spot, su sucesor. Mientras BigDog se enfocaba en la capacidad de carga, Spot priorizó el sigilo, sacrificando la potencia a cambio de la discreción.
La estructura interna de BigDog era un complejo sistema de sensores, actuadores y algoritmos de control que interactuaban para lograr una movilidad sin precedentes en un robot cuadrúpedo. A pesar de su discontinuación, el proyecto sentó las bases para el desarrollo de robots cuadrúpedos posteriores, como Spot, que continúa mejorando en diferentes aplicaciones.
El legado de BigDog radica en la investigación y el desarrollo de tecnologías clave en la robótica, como la locomoción dinámica, el control de movimiento y el procesamiento de datos en tiempo real. Sus logros y limitaciones siguen siendo un tema de estudio y aprendizaje para la comunidad de la robótica.
