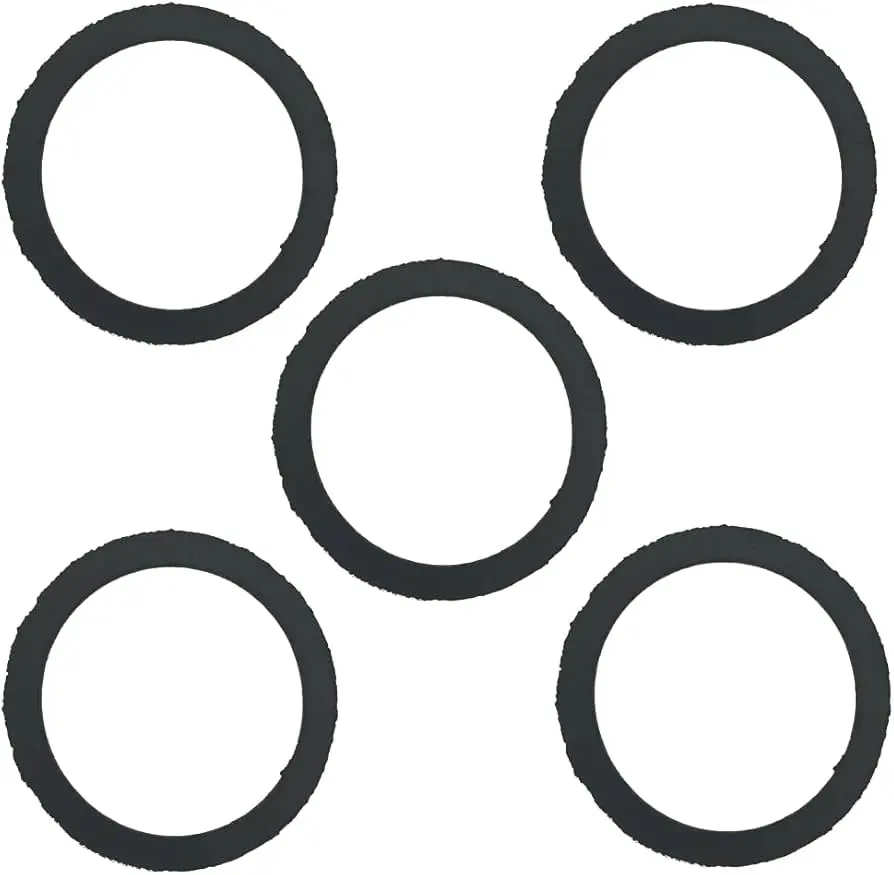

Las juntas tóricas, también conocidas como O-rings, son elementos esenciales en la robótica, proporcionando sellado hermético en diversas aplicaciones. Su sencillo diseño esconde una gran versatilidad y eficiencia, cruciales para el correcto funcionamiento de sistemas robóticos.
Qué hace una junta tórica en robótica
En el ámbito de la robótica, las juntas tóricas desempeñan un papel fundamental en la prevención de fugas de fluidos (aceites, lubricantes, refrigerantes) y gases en sistemas neumáticos e hidráulicos. Su función principal es asegurar la estanqueidad entre diferentes componentes, ya sea en reposo (estanqueidad estática) o en movimiento (estanqueidad dinámica). Esto es vital para la precisión, el rendimiento y la durabilidad de los robots.
El funcionamiento se basa en la deformación elástica del anillo al ser comprimido entre dos superficies. Esta deformación crea un sello hermético que impide el paso de fluidos o gases. La efectividad del sellado depende de factores como:
- Material de la junta tórica : Su elección debe considerar la compatibilidad química con los fluidos, la temperatura de operación y las propiedades mecánicas requeridas.
- Diseño del alojamiento : La ranura donde se aloja la junta debe tener las dimensiones precisas para asegurar la correcta compresión y el sellado efectivo.
- Presión del fluido : La presión del sistema influye en la fuerza de sellado necesaria. Una presión excesiva podría dañar la junta, mientras que una presión insuficiente podría provocar fugas.
Tipos de juntas tóricas para robótica
La variedad de juntas tóricas disponibles para aplicaciones robóticas es extensa, variando en material, tamaño y forma de la sección. A continuación, se presentan algunos materiales comunes:
| Material | Características | Aplicaciones en robótica |
|---|---|---|
| NBR (Nitrilo) | Resistente, económico, buena compatibilidad con aceites y grasas. Rango de temperatura: -30°C a 100°C. | Actuadores neumáticos, sistemas hidráulicos de baja presión. |
| HNBR (Nitrilo Hidrogenado) | Mayor resistencia al calor y a los agentes químicos que el NBR. Rango de temperatura: -50°C a 140°C. | Sistemas hidráulicos de alta temperatura, aplicaciones con fluidos refrigerantes. |
| FKM (Vitón) | Excelente resistencia química, alta temperatura. Rango de temperatura: -20°C a 200°C. | Aplicaciones con solventes, altas temperaturas y presiones. |
| EPDM (Etileno Propileno Dieno) | Resistente al ozono, vapor de agua y algunos ácidos. Rango de temperatura: -50°C a 150°C. | Sistemas con agua, vapor o fluidos ligeramente ácidos. |
| FFKM (Perfluorelastómero) | Máxima resistencia química y a temperaturas elevadas. Rango de temperatura: -20°C a 320°C. | Aplicaciones extremas con alta corrosividad y temperaturas. |
La selección del material adecuado es crítica para asegurar el funcionamiento fiable del robot. Una elección incorrecta puede resultar en fugas, fallos del sistema o incluso daños al equipo.
Durabilidad de las juntas tóricas en robótica

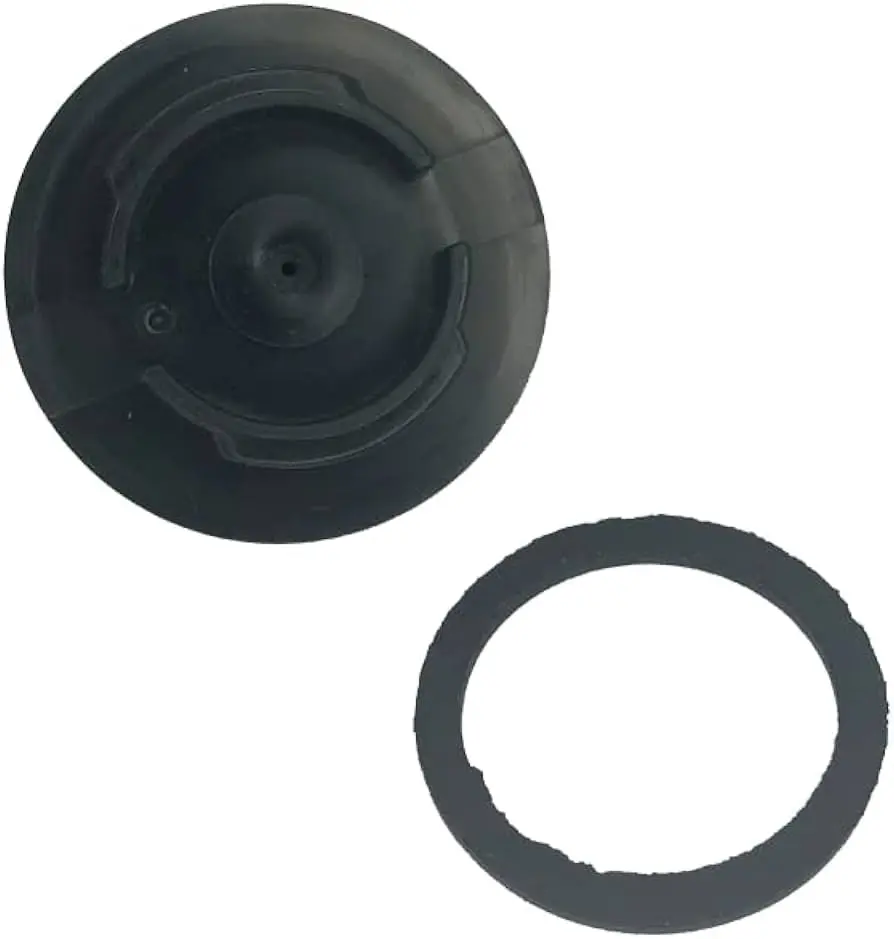

La vida útil de una junta tórica depende de varios factores, incluyendo el material, las condiciones de operación (temperatura, presión, tipo de fluido) y el mantenimiento adecuado. Aunque algunos materiales tienen una vida útil prácticamente ilimitada en almacenamiento, su desempeño después del montaje y la operación puede variar considerablemente.
Es importante seguir las recomendaciones del fabricante en cuanto a la vida útil y realizar inspecciones periódicas para detectar signos de desgaste, como grietas, deformaciones o endurecimiento. La sustitución preventiva de las juntas puede prevenir fallos costosos y garantizar la seguridad del sistema robótico.
Ubicación de las juntas tóricas en un robot
Las juntas tóricas se encuentran en diversas partes de un robot, dependiendo de su diseño y funcionalidad. Algunos ejemplos incluyen:
- Actuadores neumáticos e hidráulicos : Sellado de pistones, cilindros y válvulas.
- Conexiones de tuberías y mangueras : Impiden fugas de fluidos en los sistemas de alimentación.
- Sensores : Protección contra la entrada de polvo o humedad.
- Unidades de control : Sellado de componentes electrónicos sensibles.
En general, cualquier punto donde se requiera un sellado hermético para prevenir fugas o contaminación es un posible lugar para encontrar una junta tórica.
Mantenimiento y sustitución de juntas tóricas
El mantenimiento adecuado es esencial para prolongar la vida útil de las juntas tóricas. Esto incluye:
- Inspecciones regulares : Revisar visualmente las juntas en busca de signos de desgaste o daño.
- Limpieza adecuada : Eliminar cualquier residuo o contaminación que pueda afectar al sellado.
- Lubricación : Utilizar lubricantes compatibles con el material de la junta y los fluidos del sistema.
- Sustitución preventiva : Reemplazar las juntas de forma preventiva antes de que fallen, siguiendo las recomendaciones del fabricante o los intervalos de mantenimiento establecidos.
La sustitución de una junta tórica dañada debe realizarse con cuidado para evitar daños en las superficies de sellado. Se recomienda el uso de herramientas apropiadas y lubricantes para facilitar la instalación.
Consultas habituales sobre juntas tóricas en robótica
Algunas de las preguntas más frecuentes sobre el uso de juntas tóricas en robótica incluyen:
- ¿Qué tipo de junta tórica necesito para mi aplicación?
- ¿Cómo puedo asegurarme de que la junta tórica esté correctamente instalada?
- ¿Con qué frecuencia debo reemplazar las juntas tóricas ?
- ¿Qué debo hacer si una junta tórica falla?
Para responder a estas preguntas de forma precisa, es fundamental consultar las especificaciones del fabricante del robot o del componente en cuestión, teniendo en cuenta las condiciones de operación específicas.
Consideraciones adicionales
El avance tecnológico en el campo de los materiales elastoméricos está dando lugar al desarrollo de nuevas juntas tóricas con mejores propiedades y mayor durabilidad. La investigación se centra en la creación de materiales más resistentes, biodegradables y respetuosos con el medio ambiente, adaptados a las necesidades de la robótica moderna.
Las juntas tóricas son componentes críticos en la robótica, asegurando la estanqueidad y el correcto funcionamiento de sistemas complejos. Su correcta selección, instalación y mantenimiento son esenciales para garantizar la fiabilidad, eficiencia y larga vida útil de los robots.
