Los motores con caja reductora son componentes esenciales en una amplia gama de aplicaciones, desde la robótica industrial hasta la automatización de procesos. Este artículo se adentra en la intrincada estructura interna de estos sistemas, dejando de lado la carcasa exterior para enfocarse en los engranajes, ejes y demás elementos que determinan su funcionamiento y eficiencia. Entender su mecánica interna es crucial para optimizar su rendimiento y seleccionar el modelo adecuado para cada necesidad.

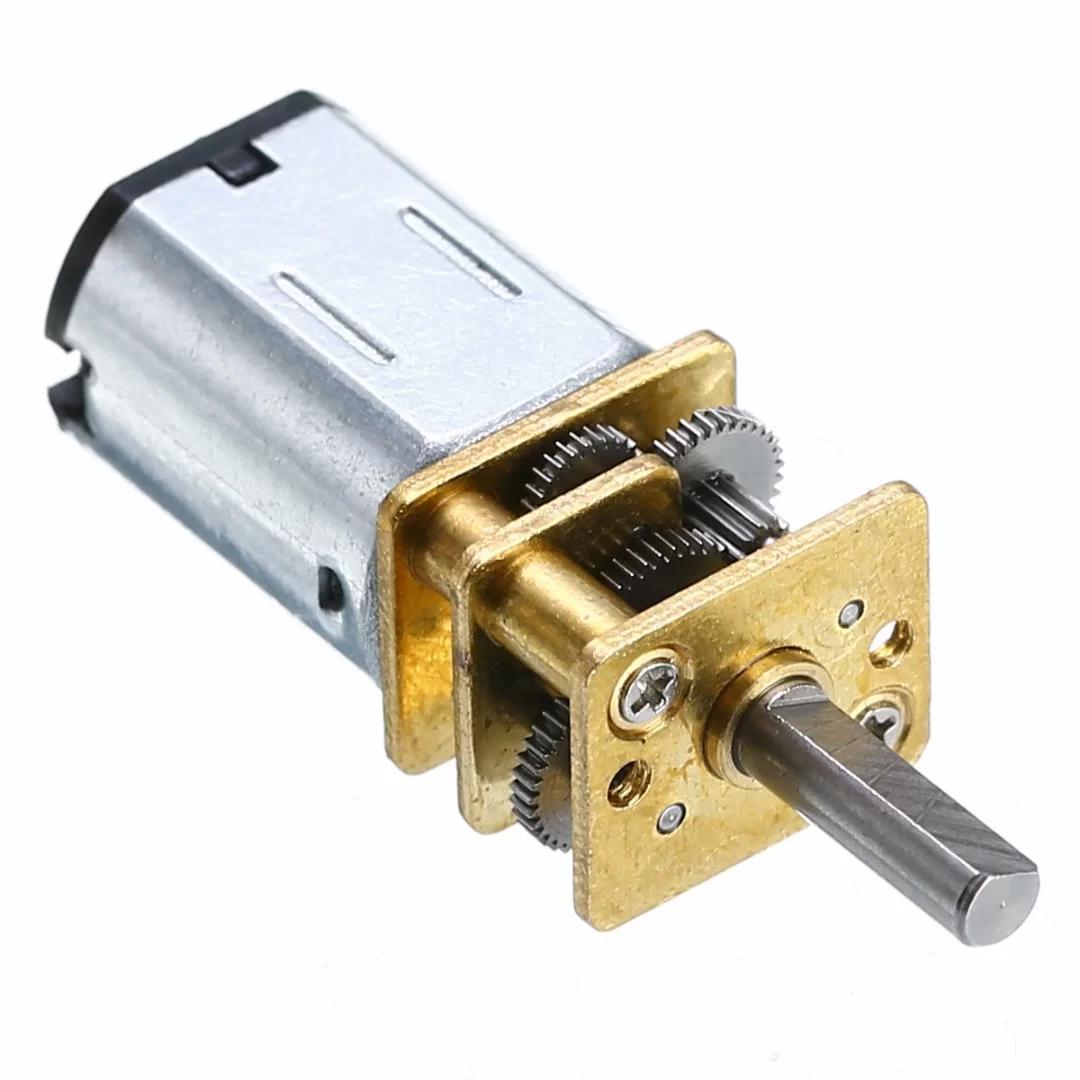

Componentes Clave de un Motor con Caja Reductora Robótica
La complejidad de la estructura interna varía según el tipo de motorreductor y su aplicación. Sin embargo, existen componentes comunes que conforman la base de su funcionamiento:
- Engranajes: El corazón del sistema. Los engranajes, generalmente helicoidales o de tornillo sin fin, son responsables de la reducción de velocidad y el aumento de par. La disposición y el número de engranajes determinan la relación de transmisión, un factor crítico en el diseño del sistema.
- Ejes: Los ejes transmiten el movimiento rotatorio generado por el motor a través de los engranajes. La precisión en su fabricación y alineación es vital para evitar vibraciones, desgastes prematuros y fallos en el sistema.
- Cojinetes: Estos componentes minimizan la fricción entre los ejes y los engranajes, permitiendo un movimiento fluido y eficiente. La selección del tipo de cojinete (rodillos, bolas, etc.) depende de las cargas y velocidades de operación.
- Carcasas Internas (si aplica): Aunque nos enfocamos en la parte interna, algunas cajas reductoras poseen carcasas internas que protegen los componentes y facilitan la lubricación.
- Sistema de Lubricación: Esencial para la vida útil del motorreductor . El sistema de lubricación, que puede ser por baño de aceite, salpicadura o circulación forzada, asegura la correcta lubricación de los engranajes y cojinetes, reduciendo la fricción y el desgaste.
- Sellados: Protegen los componentes internos de la contaminación externa (polvo, humedad, etc.) y mantienen la lubricación interna.
Tipos de Engranajes y sus Implicaciones
La elección del tipo de engranaje influye directamente en el rendimiento del motor caja reductora robótica. Algunos tipos comunes incluyen:
| Tipo de Engranaje | Ventajas | Desventajas |
|---|---|---|
| Helicoidales | Alta eficiencia, capacidad de carga, funcionamiento silencioso | Mayor costo de fabricación, diseño más complejo |
| De tornillo sin fin | Alta relación de reducción en un espacio compacto, autoblocante en algunos casos | Baja eficiencia, mayor fricción, generación de calor |
| Rectos | Simples, económicos | Ruidoso, menor eficiencia, menor capacidad de carga |
La selección del tipo de engranaje dependerá de factores como la relación de reducción requerida, la capacidad de carga, la eficiencia deseada y el nivel de ruido aceptable.
Relación de Transmisión y Par
La relación de transmisión es la relación entre la velocidad de entrada y la velocidad de salida del motorreductor. Una relación de transmisión alta implica una reducción significativa de la velocidad y un aumento proporcional del par. Esta relación es un factor fundamental en el diseño y selección de un motor caja reductora robótica, ya que determina la capacidad de carga y la velocidad de operación del sistema.
El par, o momento de torsión, es la fuerza que el motorreductor puede ejercer sobre la carga. Un mayor par permite mover cargas más pesadas o superar resistencias mayores. La capacidad de par del motorreductor está directamente relacionada con la relación de transmisión y la potencia del motor.
Consideraciones para la Selección de un Motorreductor
La selección del motorreductor adecuado requiere considerar varios factores:
- Potencia del motor: Determina la capacidad de carga y la velocidad máxima del sistema.
- Relación de transmisión: Define la velocidad de salida y el par disponible.
- Tipo de engranajes: Influye en la eficiencia, el ruido y la vida útil del sistema.
- Tipo de montaje: Determina la forma en que el motorreductor se integra en el sistema robótico.
- Nivel de ruido: Es importante en entornos sensibles al ruido.
- Mantenimiento: La facilidad de mantenimiento influye en la disponibilidad del sistema.
Consultas Habituales sobre Motores Caja Reductora Robótica
Algunas consultas habituales incluyen:
- ¿Qué tipo de motorreductor es el más adecuado para mi aplicación?
- ¿Cómo calcular la relación de transmisión necesaria?
- ¿Cuál es la vida útil de un motorreductor ?
- ¿Cómo realizar el mantenimiento preventivo de un motorreductor ?
- ¿Qué factores afectan la eficiencia de un motorreductor ?
Responder a estas preguntas requiere un análisis detallado de los requisitos específicos de la aplicación. Consultas con expertos en ingeniería mecánica pueden ser cruciales para la selección y aplicación correcta de un motor caja reductora robótica.
Aplicaciones de los Motores con Caja Reductora Robótica
Los motores con caja reductora son omnipresentes en la robótica y la automatización. Algunas aplicaciones típicas incluyen:
- Robótica industrial: Manipulación de materiales, soldadura, pintura, ensamblaje.
- Automatización de procesos: Control de válvulas, transporte de materiales, accionamiento de máquinas.
- Sistemas de control de movimiento: Posicionamiento preciso de componentes.
- Automóviles: Dirección asistida, elevadores de ventanas.
- Dispositivos médicos: Instrumental quirúrgico, prótesis.
La versatilidad de los motores con caja reductora los hace esenciales en un amplio espectro de industrias y aplicaciones.
