Los robots exploradores, especialmente los diseñados para terrenos difíciles como la superficie de Marte, requieren sistemas de suspensión robustos y eficientes. El sistema rocker-bogie ha demostrado ser una solución innovadora y efectiva, utilizado en misiones emblemáticas de la NASA y otras agencias espaciales. Este artículo profundiza en el funcionamiento, ventajas, desventajas y aplicaciones futuras de este revolucionario mecanismo.
¿Cómo Funciona el Sistema Rocker-Bogie?
El sistema rocker-bogie es una configuración de suspensión que combina dos mecanismos principales: el rocker(balancín) y el bogie(bogie). El rockerconsiste en un brazo articulado más grande, conectado al chasis del rover. Cada lado del rover posee un rocker, conectados entre sí a través de un diferencial. Este diferencial permite que los rockersroten en direcciones opuestas, manteniendo un contacto aproximadamente igual de las ruedas con el terreno. El chasis, por su parte, mantiene un ángulo de inclinación promedio entre ambos rockers.
El bogie, por otro lado, es un brazo articulado más pequeño que se une al rockeren su punto medio. En cada extremo del bogiese encuentra una rueda motriz. La disposición de las ruedas varía según el diseño del rover: en el Sojourner, las ruedas delanteras se conectaban a los bogies, mientras que en rovers como Spirit, Opportunity, Curiosity y Perseverance, las ruedas delanteras se conectan directamente a los rockers.
Ventajas del Sistema Rocker-Bogie
- Superación de Obstáculos: El diseño rocker-bogie permite a los rovers superar obstáculos de hasta el doble del diámetro de sus ruedas, manteniendo las seis ruedas en contacto con el suelo. Esto se debe a la articulación independiente de las ruedas y el sistema de balanceo.
- Estabilidad: A pesar de ser un sistema sin resortes, el rocker-bogie ofrece una notable estabilidad. El rover Curiosity, por ejemplo, puede soportar una inclinación de al menos 45 grados sin volcar, aunque los sensores automáticos limitan la inclinación a 30 grados para mayor seguridad.
- Reducción de Movimiento del Chasis: El sistema rocker-bogie reduce el movimiento del chasis del rover, minimizando las vibraciones y protegiendo los delicados instrumentos científicos a bordo.
- Tracción y Manejo: Cada rueda del rover cuenta con un motor independiente, lo que permite un control preciso del movimiento y una excelente tracción en terrenos irregulares. Las ruedas delanteras y traseras, además, tienen motores de dirección independientes, permitiendo giros sobre su propio eje.
Desventajas del Sistema Rocker-Bogie
- Velocidad Limitada: El sistema rocker-bogie está diseñado para velocidades bajas (alrededor de 10 cm/s) para minimizar los impactos y proteger el vehículo al superar obstáculos grandes. Esta limitación de velocidad puede ser un inconveniente en futuras misiones que requieran mayor rapidez.
- Complejidad Mecánica: La configuración del sistema rocker-bogie es relativamente compleja, lo que incrementa el costo de fabricación y el potencial de fallas mecánicas.
- Mantenimiento: La complejidad mecánica también implica un mayor requerimiento de mantenimiento y reparaciones, especialmente en entornos hostiles como la superficie de Marte.

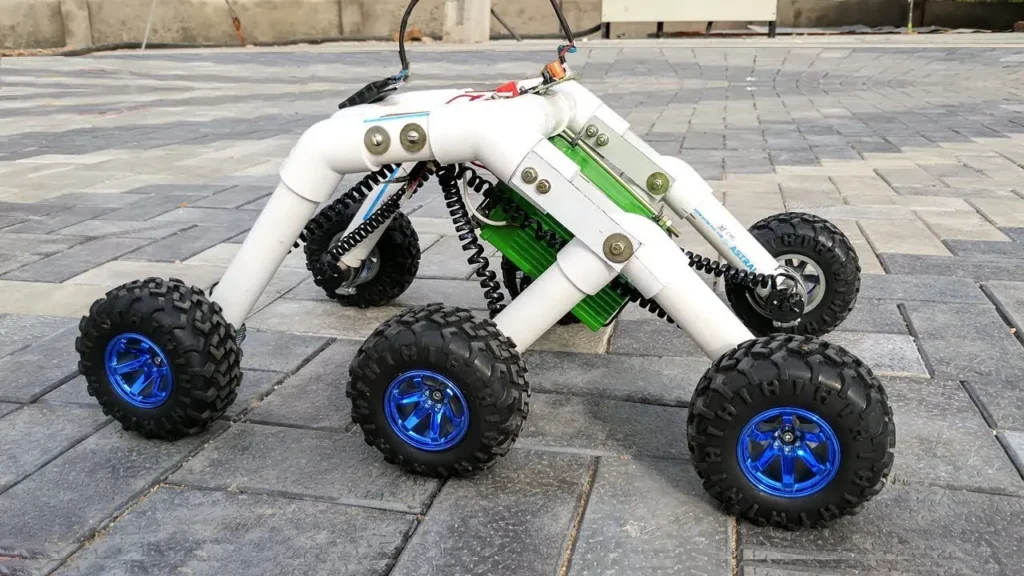

Construyendo un Rover Rocker-Bogie en Casa
Si bien construir un rover rocker-bogie funcional a escala real es una tarea compleja, es posible construir un prototipo simplificado para comprender sus principios básicos. Este prototipo puede ayudar a entender cómo las ruedas cuadradas afectan el movimiento, y cómo se pueden realizar mejoras en el diseño de las ruedas y la suspensión.
Experimentos con diferentes materiales, diseños de ruedas y mecanismos de articulación pueden proporcionar una valiosa comprensión del funcionamiento del sistema rocker-bogie y sus limitaciones. Se recomienda investigar diferentes diseños y buscar tutoriales en línea para obtener una mejor comprensión de este sistema.
Tabla Comparativa de Rovers con Sistema Rocker-Bogie
| Rover | Misión | Año de Lanzamiento | Características Principales |
|---|---|---|---|
| Sojourner | Mars Pathfinder | 1997 | Primer rover en utilizar el sistema rocker-bogie |
| Spirit & Opportunity | Mars Exploration Rover | 2004 | Exploración a largo plazo de Marte |
| Curiosity | Mars Science Laboratory | 2012 | Rover de mayor tamaño y capacidad científica |
| Perseverance | Mars 2020 | 2021 | Búsqueda de signos de vida pasada en Marte |
| Pragyan | Chandrayaan-3 | 2023 | Exploración de la superficie lunar |
Consultas Habituales sobre el Sistema Rocker-Bogie
- ¿Qué ventajas ofrece el sistema rocker-bogie sobre otros sistemas de suspensión? El rocker-bogie ofrece una excelente capacidad para superar obstáculos, estabilidad y reducción del movimiento del chasis, superando en estos aspectos a sistemas más simples.
- ¿Cuáles son las limitaciones del sistema rocker-bogie? La principal limitación es su velocidad operativa, además de la complejidad mecánica y las necesidades de mantenimiento.
- ¿Se puede mejorar el diseño del sistema rocker-bogie? La investigación continua en el diseño de rovers busca mejorar la eficiencia, velocidad y robustez del sistema rocker-bogie .
- ¿Qué materiales se utilizan en la construcción de un sistema rocker-bogie para rovers espaciales? Se utilizan materiales ligeros pero resistentes como aleaciones de aluminio y otros materiales compuestos, diseñados para soportar las condiciones extremas del espacio.
El sistema rocker-bogie ha revolucionado el diseño de rovers para la exploración espacial. Su capacidad para superar obstáculos, su estabilidad y su eficiencia han permitido la exploración de terrenos complejos en Marte y la Luna. Si bien existen limitaciones en cuanto a velocidad y complejidad, la continua investigación y desarrollo buscan mejorar este sistema para futuras misiones de exploración espacial, abriendo nuevas posibilidades para la investigación científica en entornos planetarios desafiantes.
