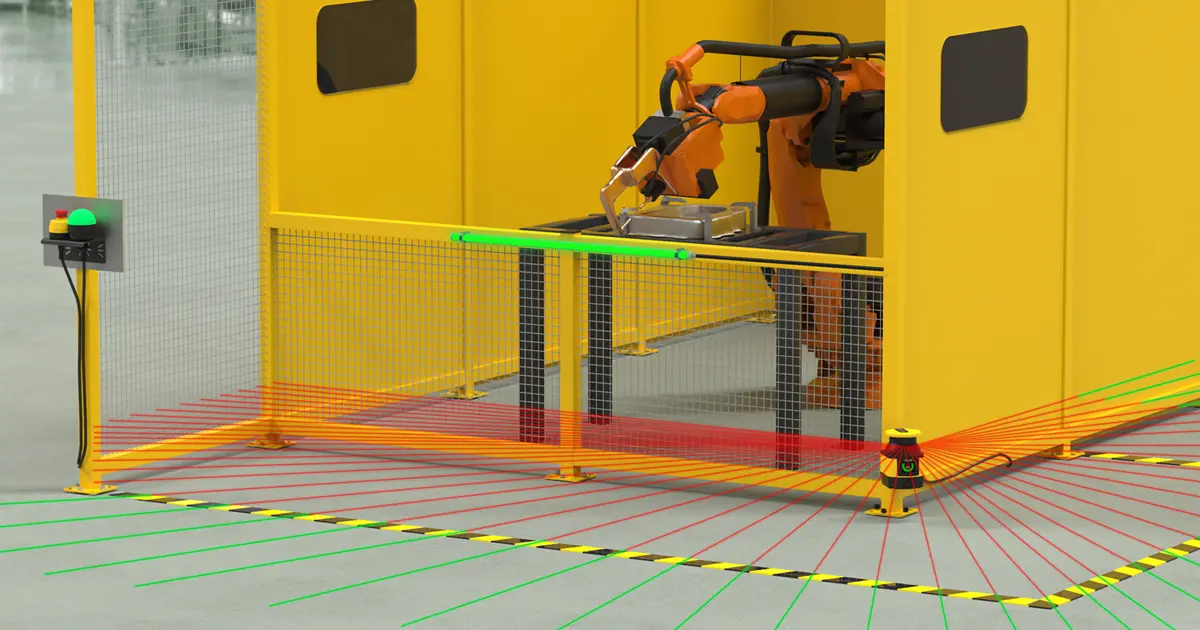

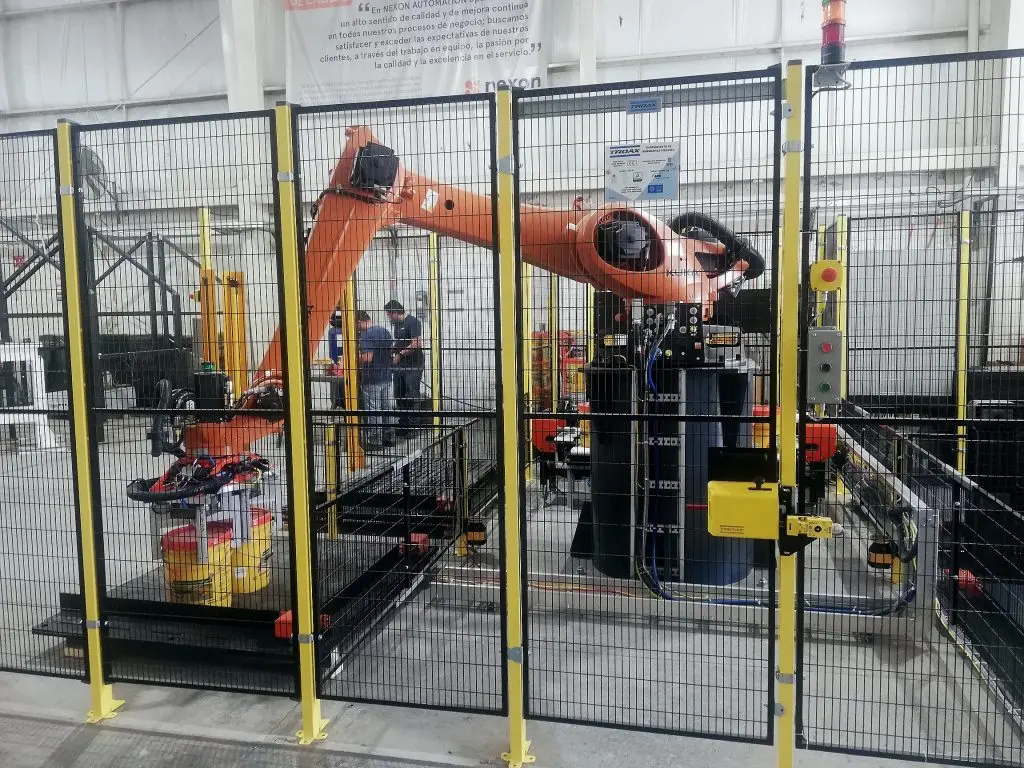

La seguridad de una celda robótica es un aspecto crítico en cualquier entorno industrial o de automatización. Una celda robótica, en su esencia, es un espacio delimitado donde opera un robot industrial, diseñado para proteger a los humanos de posibles peligros. Si bien la estructura externa de la celda es crucial para la seguridad, este artículo se centrará en los componentes y estrategias internos que garantizan una operación segura.
Componentes Internos para la Seguridad de una Celda Robótica
La seguridad dentro de una celda robótica se basa en una combinación de elementos interconectados. Estos componentes internos trabajan en conjunto para minimizar los riesgos, detectando y respondiendo a situaciones potencialmente peligrosas. Algunos de los más importantes son:
Sensores de Seguridad
Los sensores juegan un papel fundamental en la detección de intrusos y situaciones anómalas dentro de la celda. Existen diversos tipos, cada uno con funcionalidades específicas:
- Sensores de presencia: Detectan la presencia humana dentro del espacio de trabajo del robot, deteniendo inmediatamente su operación en caso de intrusión. Ejemplos incluyen sensores ópticos, capacitivos y ultrasónicos.
- Sensores de velocidad y posición: Monitorean el movimiento del robot, asegurando que opera dentro de los límites de seguridad predefinidos. Si se detecta una desviación o velocidad excesiva, se activa un mecanismo de parada de emergencia.
- Sensores de fuerza y torque: Detectan colisiones entre el robot y objetos o personas. Estos sensores son cruciales para la seguridad colaborativa, permitiendo una respuesta rápida en caso de contacto inesperado.
- Sensores de presión: Detectan cambios en la presión en áreas específicas de la celda, lo que puede indicar fugas o problemas en el sistema neumático o hidráulico.
Sistemas de Control y PLC
Un Sistema de Control Programable (PLC) es el cerebro de la celda robótica, encargado de gestionar la operación del robot y los sistemas de seguridad. Este sistema monitorea constantemente los datos de los sensores, implementando acciones correctivas en caso de que se detecten anomalías. Las funciones de seguridad integradas en el PLC incluyen:
- Paradas de emergencia: Permiten la detención inmediata del robot en caso de peligro.
- Sistemas de enclavamiento: Aseguran que ciertas operaciones solo se ejecuten bajo condiciones de seguridad específicas.
- Monitoreo de variables: Verifica constantemente el estado de los componentes críticos, alertando sobre posibles fallos.
- Control de acceso: Regula el acceso a la celda robótica, restringiéndolo a personal autorizado.
Actuadores y Mecanismos de Seguridad
Los actuadores son los componentes que permiten el movimiento del robot. Sin embargo, la seguridad no reside solo en el control del movimiento, sino también en la prevención de fallos mecánicos. Algunos mecanismos de seguridad incluyen:
- Frenado de emergencia: Sistemas que frenan el robot instantáneamente en caso de fallo del sistema de control.
- Limitadores de torque: Impiden que el robot ejerza una fuerza excesiva, protegiendo tanto al robot como al entorno.
- Sistemas redundantes: Duplican componentes críticos para asegurar que el sistema siga funcionando incluso si uno de ellos falla.
Sistemas de Enclavamiento y Protección
Los sistemas de enclavamiento garantizan que el robot solo pueda operar bajo condiciones de seguridad específicas. Esto implica la interconexión de diferentes componentes, asegurando que un fallo en un componente detenga la operación del robot. Las protecciones físicas, como barreras de luz o vallas de seguridad, actúan como una capa adicional de protección, evitando el acceso no autorizado a la zona de trabajo del robot.
Consultas Habituales sobre Seguridad de Celdas Robóticas
A continuación, se responden algunas de las preguntas más frecuentes sobre la seguridad de celdas robóticas:
¿Qué normas de seguridad se deben cumplir?
La seguridad de las celdas robóticas se rige por normas internacionales como la ISO 10218-1 y ISO 10218-2, que especifican los requisitos para la seguridad de robots industriales. Además, existen normas específicas para sectores industriales concretos.
¿Cómo se realiza la evaluación de riesgos?
Una evaluación de riesgos completa es esencial antes de implementar una celda robótica. Esta evaluación debe identificar todos los posibles peligros y establecer medidas de mitigación específicas para cada uno. El análisis debe incluir la evaluación de los riesgos para los operadores, el mantenimiento y personal de proximidad.
¿Qué tipo de formación se necesita para trabajar con robots industriales?
El personal que trabaja con robots industriales debe recibir una formación adecuada sobre seguridad, operación y mantenimiento de los equipos. Esta formación debe incluir la comprensión de los sistemas de seguridad implementados en la celda robótica y los procedimientos de emergencia.
¿Cómo se gestionan las emergencias en una celda robótica?
Es fundamental contar con un plan de emergencias bien definido para responder de manera eficiente a cualquier situación imprevista. Este plan debe incluir procedimientos claros para la detención del robot, la evacuación del personal y las acciones correctivas necesarias.
Tabla Comparativa de Sensores de Seguridad
| Sensor | Tipo | Ventajas | Desventajas |
|---|---|---|---|
| Sensor Óptico | Luz | Alta precisión, respuesta rápida | Sensible a la luz ambiental |
| Sensor Capacitivo | Campo eléctrico | No requiere contacto físico | Sensibilidad a la humedad |
| Sensor Ultrasónico | Sonido | Bajo costo, rango amplio | Precisión menor |
| Sensor de Fuerza/Torque | Fuerza y par | Detección de colisiones | Mayor costo |
Lista de Medidas de Seguridad Adicionales
- Mantenimiento preventivo regular: Reduce el riesgo de fallos mecánicos.
- Sistema de bloqueo y etiquetado: Previene accesos accidentales durante el mantenimiento.
- Señalización clara y visible: Informa a los trabajadores sobre los riesgos presentes.
- Sistemas de monitorización remota: Permiten el seguimiento del estado de la celda robótica desde una ubicación remota.
La seguridad dentro de una celda robótica no se limita a la estructura física externa. La implementación de un sistema integral de componentes internos, sensores, sistemas de control y procedimientos de seguridad es fundamental para garantizar la protección del personal y la operación eficiente y segura del robot. La correcta aplicación de las normas de seguridad, junto con una evaluación de riesgos exhaustiva y una formación adecuada del personal, son claves para el éxito.
